红外测温（MLX90614）

前言​

MLX90614是一款用于非接触式温度测量的红外温度计，能够测量-70至380°C之间的物体。该传感器采用红外敏感热电堆探测器芯片，可在温度范围内以0.02°C的分辨率测量温度。

实验目的​

通过python编程实现MLX90614非接触式测温。

实验讲解​

市面上大多MLX90614模块都通用，使用I2C总线通讯，下图是一款MLX90614传感器模块，有DCC（短距离10cm）和DCI（远距离100cm）两个型号，代码通用。

mlx90614_1

模块参数
供电电压3.3V
测量距离DCC(10cm) 和 DCI(100cm)
测量范围-70℃ - 382℃
测量精度0.5℃
通信方式I2C总线（默认地址：0x5a）
引脚说明VCC: 接3.3V
GND: 接地
SDA: I2C数据引脚
SCL: I2C时钟引脚

从上面介绍可以看到VL53L1X是一款通过I2C接口驱动的传感器。我们通过核桃派PicoW的I2C接口编程，即可以对该模块实现数据通讯。

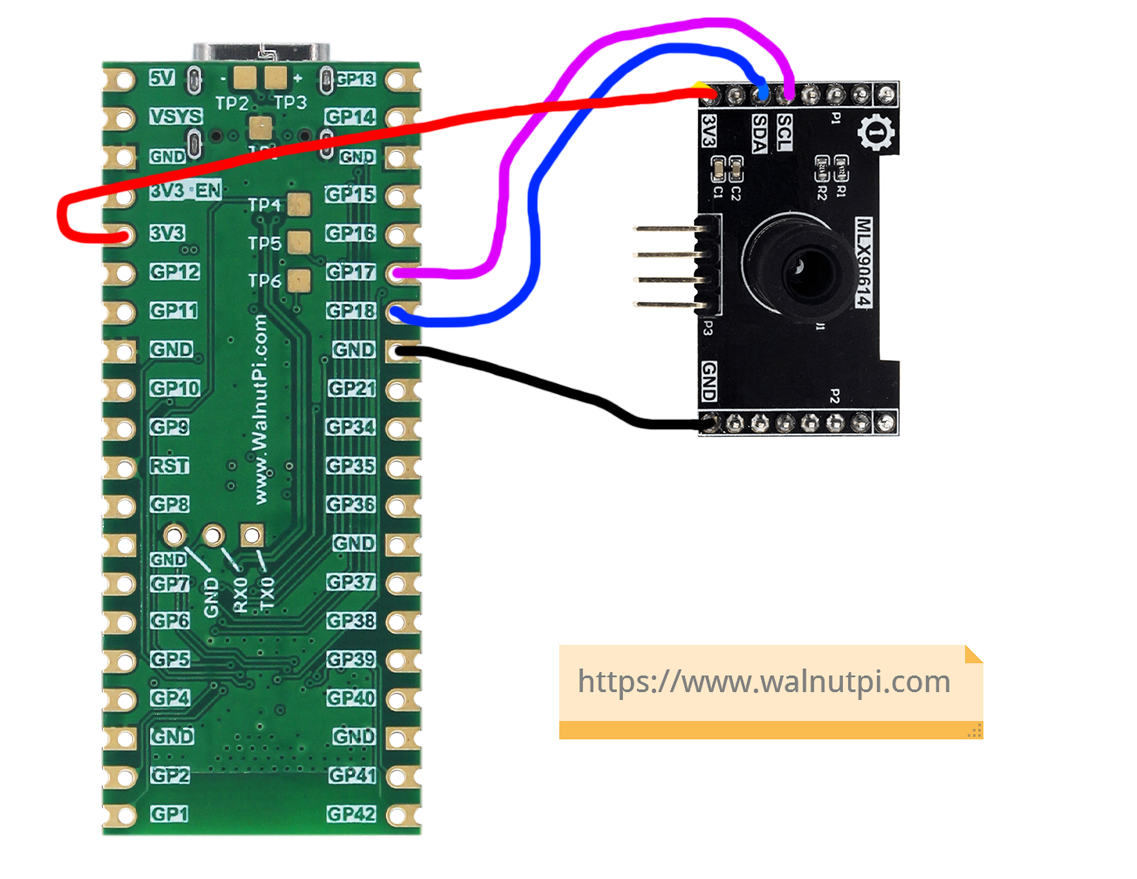

核桃派PicoW的MicroPython固件集成了软件模拟SoftI2C，支持任意GPIO引脚定义为相关引脚，非常方便。本例程使用核桃派PicoW的GPIO17连接VL53L1X传感器SCL引脚，GPIO18连接SDA引脚，如下图：

mlx90614_2

MLX90614对象​

构造函数​

mlx = mlx90614.MLX90614(i2c)

构建MLX90614对象。

参数说明：

  • i2c 定义好的I2C对象。

使用方法​

mlx.ObjectTemp()

返回物体温度，单位℃，数据类型：float。


mlx.AmbientTemp()

返回环境温度，单位℃，数据类型：float。


理解了MLX90614传感器原理和对象使用方法后，我们可以整理出编程思路，流程图如下 ：

参考代码​

'''
实验名称：红外测温模块MLX90614
版本：v1.0
作者：WalnutPi
平台：核桃派PicoW
说明：测量物体温度和环境温度并在终端打印。
'''

from machine import Pin,SoftI2C
import mlx90614,time

#构建红外测温对象
i2c1 = SoftI2C( scl=Pin(17), sda=Pin(18),freq=100000)
mlx = mlx90614.MLX90614(i2c1)

while True:

    #物体温度
    print('ObjTemp:'+str('%.2f'%mlx.ObjectTemp()+' C'))

    #环境温度
    print('AmbTemp:'+str('%.2f'%mlx.AmbientTemp()+' C'))

    time.sleep(1)

实验结果​

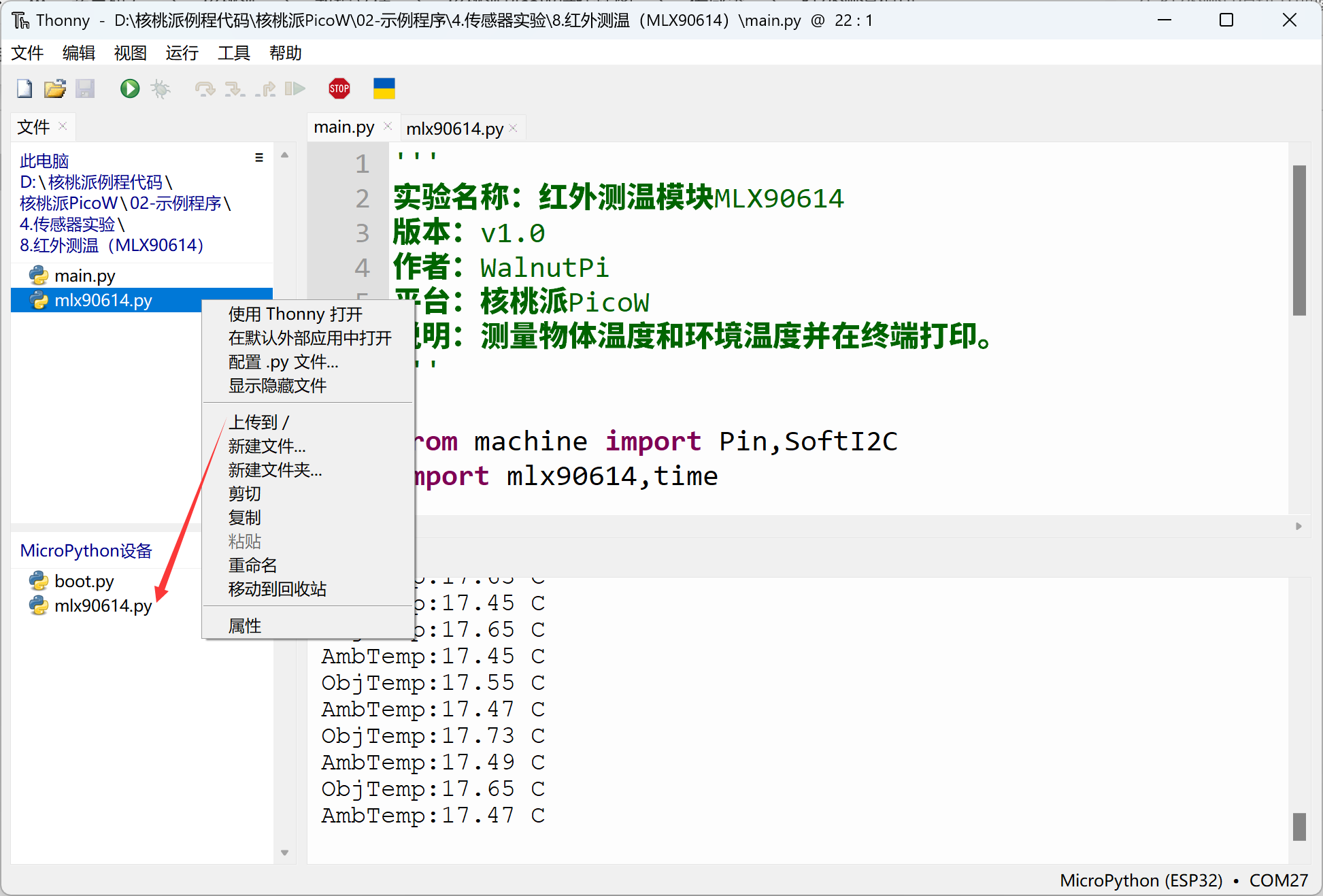

由于本例程代码依赖其它py库，所以需要将mlx90614.py文件上传到核桃派PicoW：

mlx90614

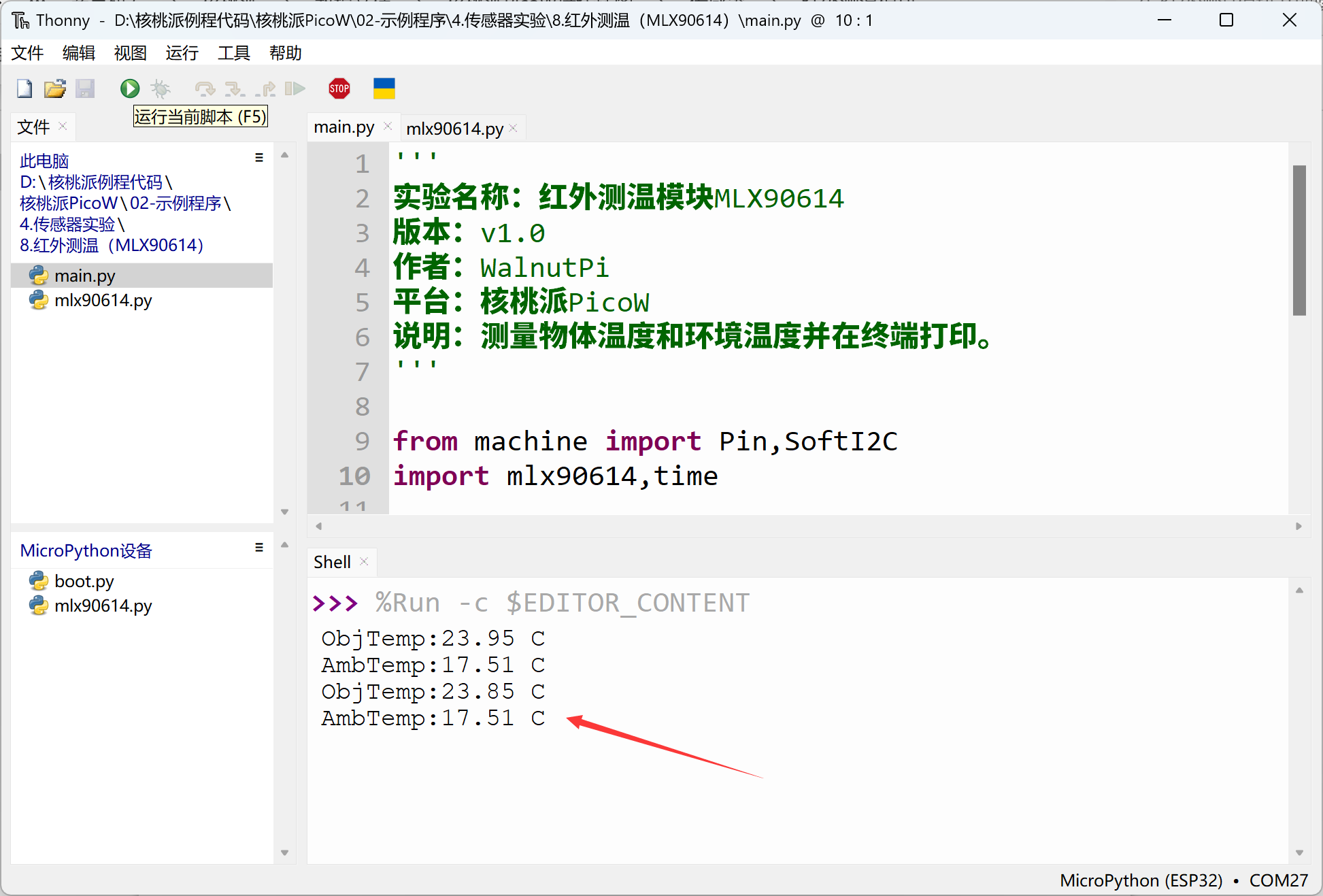

使用Thonny IDE运行主程序代码，可以看到终端打印出终端打印出环境温度和物体温度信息：

mlx90614
